ЦОД «Э2»: новаторство как стратегия

Рынок дата-центров активно развивается во всем мире, и Россия не исключение. Спрос на услуги ЦОДов растет, и зачастую мощности новых площадок разбираются клиентами еще до того, как полностью завершены инженерные работы. Одновременно растут и требования к надежности и эксплуатационным характеристикам ЦОДов, поэтому владельцы дата-центров, стремящиеся быть в авангарде отрасли, делают ставку на современные и при этом выгодные решения. Одна из таких компаний – 3data, где при проектировании нового дата-центра «Э2» решили, что будут использовать только передовые технологии для постоянного повышения качества сервиса. Одним из элементов такого новаторского подхода стало использование энергоэффективных систем кондиционирования.

Дата-центр «Э2» расположен в Москве на шоссе Энтузиастов недалеко от метро Авиамоторная и железнодорожной станции Новая, между Третьим транспортным кольцом (ТТК) и Северо-восточной хордой. Это один из крупнейших ЦОДов 3data, состоящий из трех машинных залов, которые расположены на трех этажах собственного здания компании. В ЦОДе предоставляются прямое подключение к международным и городским магистральным линиям связи, облачные сервисы на различных платформах, включая доступ в международный Cloud Exchange, обеспечивается надежность и безопасность на уровне Tier 3.

Золотая середина

Для улучшения экономических показателей при создании дата-центров крайне важно найти баланс: применяя инновационные технологии, нужно обеспечить и эффективное использование самой площади ЦОДа, чтобы разместить больше кондиционеров или стоек с оборудованием.

Именно поэтому в проекте использовались системы охлаждения компании Stulz, официальным дистрибьютором которой в России является компания HTS. Это стратегический выбор 3data: оборудование производителя используется в большинстве дата-центрах компании. В данном проекте выбор был сделан в пользу обновленной линейки прецизионных кондиционеров CyberAir 3 PRO DX от Stulz.

«Еще при проектировании дата-центра мы решили для себя, что будем использовать только передовые технологии и продолжать стремиться к повышению качества. Именно поэтому мы обратились к нашему технологическому партнеру HTS, которые помогли нам с реализацией задуманного в области прецизионных кондиционеров. Мы рады, что стали одними из первых обладателями обновленной линейки кондиционеров Stulz, которая полностью соответствует высоким требованиям к надежности и качеству наших дата-центров», – объясняет технический директор 3data Максим Церулев.

«Это флагманская линейка кондиционеров, созданная на базе проверенной временем линейки CyberAir 3 DX, которая сочетает в себе все актуальные достижения в области прецизионной техники. В этой линейке оптимально сбалансированы параметры холодопроизводительности к занимаемой площади и энергопотреблению. Для коммерческого дата-центра это несомненный плюс, так как есть возможность установить больше кондиционеров на меньшей площади и получить большую холодопроизводительность, тем самым освобождая место под стойки клиентов», – рассказывает Алексей Колоколов, менеджер проекта компании HTS.

По словам экспертов 3data, время показало, что для выбранной концепции самым удачным является использование 471-ых кондиционеров Stulz, так как они в своем типоразмере имеют максимальную мощность по холодопроизводительности. Производитель недавно обновил линейку, и это оказалось еще более подходящим решением: кондиционеры стали чуть меньше по габаритам, что выгодно для компании. Это означает, что можно разместить либо большее количество кондиционеров, либо стоек или мест для хранения.

Ярослав Петров, генеральный директор компании «НоваСтар», которая выступила генеральным подрядчиком проекта, добавил, что в этом проекте было выбрано решение на фреоновых машинах с нижней раздачей воздуха, так как это решение гибкое, масштабируемое, не требующее приобретения дорогостоящего холодильного оборудования.

Трехэтажный вызов

Расположение дата-центра на трех этажах отразилось на инфраструктуре. По словам представителей 3data, это был серьезный вызов - нужно было увязать инженерные системы, организовать систему газового пожаротушения, системы кондиционирования на всех этажах, оптимально использовав как фасады, так и кровлю.

«Количество машзалов диктовало свои правила: например, некоторые системы пришлось делать независимыми. Так, традиционно в рамках одного машзала кондиционеры объединяются между собой и резервируют друг друга. В этом же случае оптимальным решением было делать независимые системы», – рассказал Ярослав Петров.

«Машинные залы находятся друг над другом и в каждом из них своя компоновка пространства и разное количество стоек, поэтому нужно было организовать трубную разводку систем кондиционирования таким образом, чтобы трубы не пересекались друг с другом. Они были разведены по фасадам, а внешние блоки кондиционеров размещены на крыше, – добавляет Максим Церулев. – К тому же, мы хотели, чтобы разводка не нарушала эстетику фасадов – я считаю, нам это удалось».

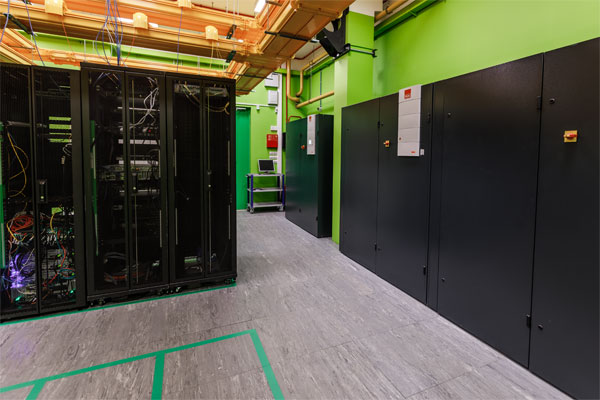

ЦОД «Э2»: новаторство как стратегия

Примечательно, что именно трубная разводка была серьезным вызовом, а длина трасс и перепад высот, хоть и требовали внимания, но были проверены на предыдущих проектах. К примеру, схожее по длине трасс решение было применено в ЦОДе на Садовой-Кудринской, где нужно было обеспечить прокладку труб с первого этажа на крышу трехэтажного здания.

Концептуальный ЦОД

Напомним, что «Э2» запущен в рамках концепции «ЦОД шаговой доступности», которая предусматривает расположение премиальных дата-центров в различных районах Москвы вблизи станций метро и автомагистралей. Данная концепция в последнее время была расширена за счет проектов по франшизе в других регионах страны. Но даже без них компания намерена открыть до 2030 года 50 ЦОДов в столице.

«Общестроительные работы по «Э2» заняли немногим больше года. Потом вышли на монтаж инженерных систем и в течение 3–4 месяцев полностью оснастили его инженерной инфраструктурой, передали на обслуживание нашим службам. При этом продажи начались даже раньше полной сдачи площадки, поэтому первые клиенты стояли уже в первой очереди – это обычная практика: продажи идут вперед и клиенты встают на площадку раньше, чем она достраивается», – рассказывает Максим Церулев.

На данный момент ЦОД «Э2» работает, но пока не весь: с точки зрения инженерной инфраструктуры он готов, но в связи с модернизацией электроподстанции энергоснабжение в полном объеме будет предоставлено городом только осенью этого года. Но все запущенные мощности дата-центра уже проданы и заняты клиентами, а используемое оборудование, в том числе системы кондиционирования, прошли проверку летней жарой и тополиным пухом, которого в этом году было достаточно много.

Холодные тренды

Эксперты участвовавших в проекте компаний отмечают, что за последнее время появились новые тренды в отношении использования систем кондиционирования в ЦОДах. Ярослав Петров указывает, что один из них – повышение плотности нагрузки. «Заказчики уже при выдаче техзадания фиксируют мощность стойки 10 кВт, хотя раньше редко было больше 5. Сейчас хотят 8, 10 и даже 15. С одной стороны, это понятно: можно больше активного оборудования разместить в меньшем объеме, но это приводит и к проблеме: нужны другие холодильные системы, «межрядники» с изолированными коридорами, требуется размещение большего количества кондиционеров. Таким образом, действительно получается сэкономить место, но создается гораздо более требовательная к состоянию холодильного оборудования система», – отмечает эксперт.

По его словам, в ЦОДе, построенном по такому принципу, скорость повышения температуры до предельных значений будет моментальной. Если же произойдет авария на фреоновых системах (а такое, увы, возможно, при скачке в подаче электричества и отказе резервного генератора), сбой в работе ЦОДа неминуем и произойдет быстро. В случае же меньшей плотности тепловой нагрузки такой серьезной проблемы не будет даже в экстренном случае – у компании будет время на маневры. При постройке ЦОД «Э2» все эти факторы учитывались, поэтому он оптимизирован по соотношению плотности загрузки и безопасности.

Автор: Алена Журавлева (info@mskit.ru)
